一體式濾筒除塵器概述

一體式濾筒除塵器是目前較為流行的一種除塵設備，其特點是在一個整體內，集成了濾筒、清灰系統、風機、電控等組件。相比于傳統的分體式濾筒除塵器，一體式濾筒除塵器有以下主要優點：

      1、結構緊湊，占地面積小，適用于空間有限的場所；

      2、過濾效率高，可以達到室內排放要求，省去了安裝長距離管道和排氣筒，減少了管道壓力損失，達到節能目的；

      3、安裝維護方便，連接進口管道和電源，即可開機使用，運行穩定可靠，噪音低，節能。

       因此，在焊接切割、激光、半導體、化工、制藥等需要除塵的行業中，一體式濾筒除塵器越來越受到歡迎。一體濾筒除塵器如圖1所示。

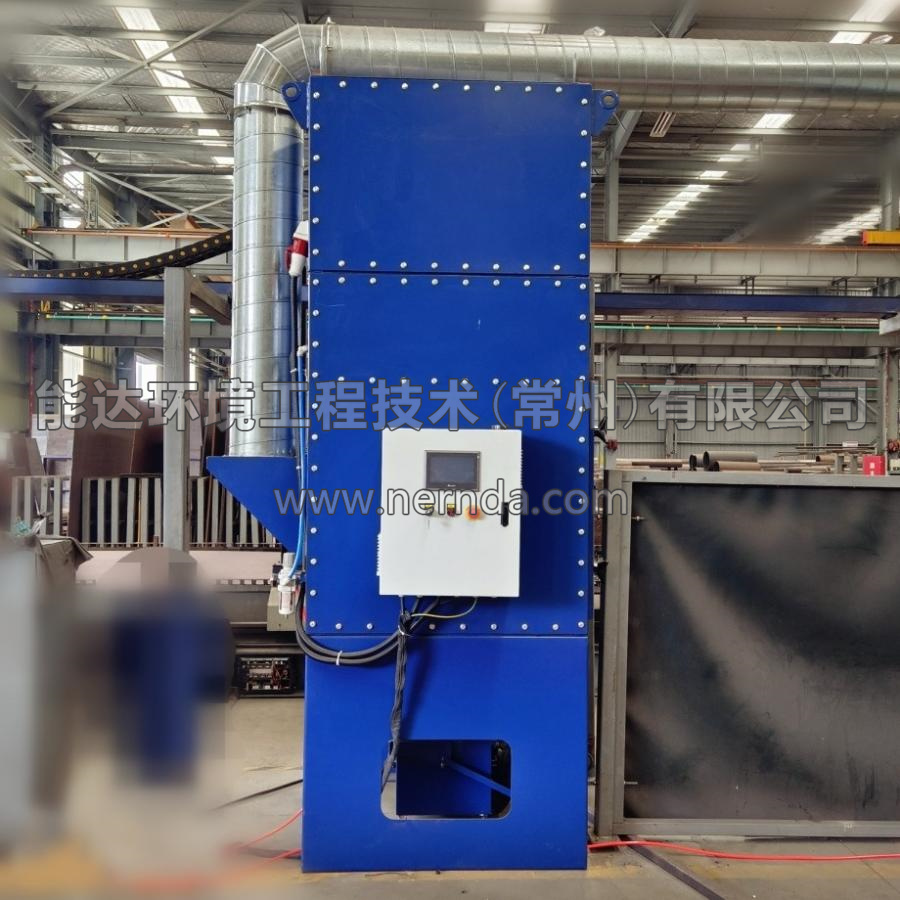

一體式濾筒除塵器圖片

一體式濾筒除塵器功能用途

       一體式濾筒除塵器是一種工業除塵設備，其主要功能是過濾凈化生產過程中產生的粉塵。它采用濾筒作為過濾介質，通過慣性碰撞和機械過濾方式將粉塵分離出來，從而達到凈化排放氣體的目的?？刂葡到y(tǒng)采用工業級PLC全自動控制，可以設計成嵌入除塵器本體，亦可選配遠程智能遙控操作，性能穩定維護方便。在工業領域，一體式濾筒除塵器能夠大幅度減少粉塵對設備的危害。，提高生產效率，保護環境和工人健康。

一體式濾筒除塵器工作原理

一體式濾筒除塵器是在脈沖袋式除塵器基礎上發展起來的，工作原理相同。除塵器的濾筒材質根據不同的粉塵工況來選擇，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入濾筒除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾筒時，粉塵被阻留，使氣體得到凈化。

除塵器可通過定時或差壓傳感器來控制壓縮空氣自動清灰，電磁閥打開，讓壓縮空氣從儲氣罐進入噴吹管，噴吹管設在濾筒的上方，壓縮空氣從上向下朝濾筒內部噴吹，粉塵脫離濾筒后落入灰斗，并被收集在金屬灰桶或其他卸灰裝置。

除塵器具體工作過程如下：

a) 正常操作狀態下：

1)含塵氣流經由除塵管道進入除塵器；

2)進風口的垂直擋板使含塵空氣速度降低，并使粉塵向下直落至灰斗，保護濾筒免受粉塵直接沖刷磨損，但可允許氣流從濾筒之間水平穿過；

3)輕質粉塵被吸附在濾筒外側，干凈空氣穿過濾筒到達凈氣室，然后從出風口排出，可返回車間或室外排放；

4)重質粉塵直接落入灰斗，可排至金屬灰桶或其他卸灰裝置；

b)清灰狀態：

1)除塵器通過定時或差壓傳感器來控制壓縮空氣自動清灰；

2)電磁閥打開，讓壓縮空氣從儲氣罐進入噴吹管，噴吹管設在濾筒的上方；

3)壓縮空氣從上向下朝濾筒內部噴吹，粉塵脫離濾筒后落入灰斗，并被收集在金屬灰桶或其他卸灰裝置。

一體式濾筒除塵器工藝流程

一體式濾筒除塵器的工藝流程主要包括以下幾個步驟：預處理、過濾、清灰和排放。首先，粉塵含量較高的氣體經過內置的預分離裝置，通過沉流式/交叉式氣流分布，過濾掉其中較大的顆粒物，然后進入濾筒腔體進行過濾。氣體在濾筒中通過時，被截留在濾筒外表面的粉塵逐漸增多，形成一層濾餅。當濾筒除塵器的阻力超過其設計限制時，清灰系統啟動，噴吹高壓氣體將濾筒表面的濾餅吹落，回收到粉塵倉內。經過除塵處理的氣體通過出口管道排放，完成整個除塵過程。

一體式濾筒除塵器結構

一體式濾筒除塵器主要由箱體、灰斗、濾筒、氣包噴吹系統、電磁閥、灰桶/卸灰裝置（插板閥、卸灰閥）、控制系統、其他附屬件等組成。典型設備結構組成見圖2。

箱體分為過濾室和潔凈室兩大部分，兩室由花板隔開。也可分為上箱體（潔凈室）、中箱體（過濾室）和灰斗。

圖2 一體式濾筒除塵器典型結構組成

清灰裝置的設計是非常重要的，一般由電磁閥、噴吹管、儲氣包和脈沖控制儀幾部分組成。電磁閥是通過導線將閥體內線圈輸入脈沖信號，電磁閥受脈沖控制儀輸出信號的控制，依靠閥的前后兩個氣室的壓力變化，使橡膠膜片曲撓變形實現脈沖閥的開啟和關閉。脈沖控制儀，是噴吹清灰的主要控制裝置，它的輸出信號控制電磁閥對濾筒進行循環清灰，以保證除塵器的處理能力和收塵效率。脈沖控制儀主要的設置參數有：脈沖間隔、脈沖寬度、周期間隔、輸出路數等。

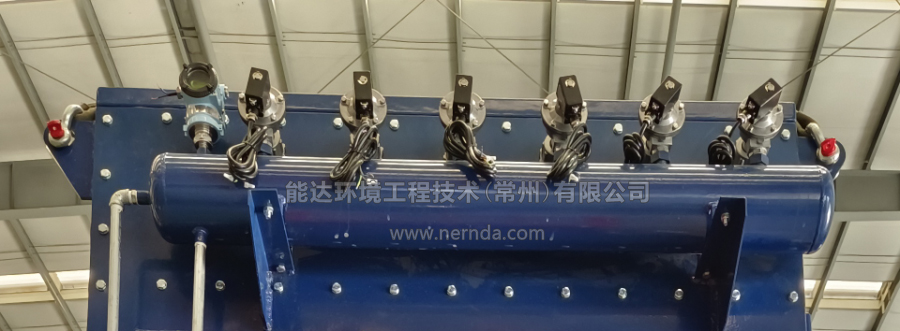

氣包/分氣箱主要用于電磁閥用氣的定壓作用，可參照GB150《壓力容器》設計制造。如圖5所示。

       濾筒是濾料通過特定工藝（如縫紉、熱熔等方式）制作而成的柔性過濾組件，是表面過濾式除塵器的核心配件，其性能的優劣直接影響除塵器的運行阻力、粉塵排放濃度、使用壽命、經濟性等。脈沖噴吹除塵器濾筒的配件有文氏管(可選配)、噴嘴等。圓形濾筒見圖6。

圖5 氣包

圖6 圓形濾筒

一體式濾筒除塵器應用范圍

可應用于焊接、打磨、機器人生產線、等離子切割、激光切割等工藝除塵。

一體式濾筒除塵器特點

1、設備外形采用工業設計，采用高質量的鈑金工藝制作的殼體內外表面靜電粉末噴涂；

2、濾筒選用進口PTFE阻燃覆膜濾材，通氣性好，塵埃不易粘連，過濾精度達99.9%；

3、濾筒采用快拆型式，側面安裝，結構保證方便快速更換濾筒，為除塵器的維修保養提供便利條件，大大節省了時間和人力成本。

4、先進的自清灰技術，采用PLC控制，可以自動清洗濾筒表面積聚的灰塵，避免了因灰塵堵塞導致的除塵效率下降的問題。

5、采用能夠節能減排的風機，并通過靜音設計，風量大，葉輪經動平衡校正，振動小噪聲低，使用壽命長，風機加裝整體隔音箱或消音器；

6、針對煙塵中帶有火星顆粒的的工況，可加裝火星捕集裝置，阻絕火星進入除塵器內部；

一體式濾筒除塵器控制方式

一體式濾筒除塵器可以采用多重控制方式，包括手動控制、自動控制和遠程控制等。

手動控制主要通過手動開關或旋鈕進行操作。

自動控制則是采用傳感器、PLC等智能化設備進行自動控制，可實現自動清灰、自動排放等功能。

遠程控制則是通過網絡連接實現對設備的遙控操作，方便管理者進行遠程監控和調整。

綜合多種控制方式，可實現對一體式濾筒除塵器的控制和管理。

一體式濾筒除塵器型號說明

以下為我公司一體式濾筒除塵器的型號命名規則，相關參數所表示的含義如下所述。

示例：

a) DATC-41YT

表示有4個濾筒、單模塊的一體式濾筒除塵器。

產品系列技術參數

圖9  Y系列單模塊

一體式濾筒除塵器安裝要求

一體式濾筒除塵器是一種重要的空氣凈化設備，其安裝過程需要遵循嚴格的規范和要求，以確保其正常、良好地運行。具體要求如下：

1.安裝前，需對設備進行檢查，包括機械結構、電氣系統等方面。

2.安裝位置應在通風良好、無水、無腐蝕性氣體、無明火等條件下，且離管道等設施較近。

3.安裝時應根據設備尺寸及設計要求確定進出口管道位置、連接方式，并進行充分支撐和加固。

4.安裝完成后，需進行設備的調試和測試，包括風量、壓差、噪音、溫度、濕度等方面。

5.需對設備進行定期維護和保養，包括清理濾筒等操作。

6.安裝人員應具有相關資質或經驗，嚴格按照設備廠家提供的安裝說明及施工圖紙進行操作，確保可靠。

一體式濾筒除塵器使用注意事項

1.定期清理濾筒：濾筒是除塵器的關鍵部件，需要定期清理以確保正常運行。清理方式可以采用氣脈沖反吹或機械清洗。

2.合理調整進出口風量：除塵器的進出口風量應根據實際情況進行調整，過高或過低都會影響除塵效果和設備壽命。

3.防止火災爆炸：除塵器在處理易燃、易爆物料時要特別注意防止火災爆炸事故的發生，如安裝防火閥門、加強通風等措施。

   針對有潛在火花隱患的工況，可加裝前端火花捕捉裝置，防止火花進入設備內部。

4.維護設備運行穩定性：定期檢查各個部件的運行狀況，如電控系統、傳動系統等，確保設備運行穩定，避免因故障而停機。

5.保持清潔衛生：除塵器周?chē)h(huán)境應保持清潔衛生，避免雜物堆積或者污染物影響除塵效果。

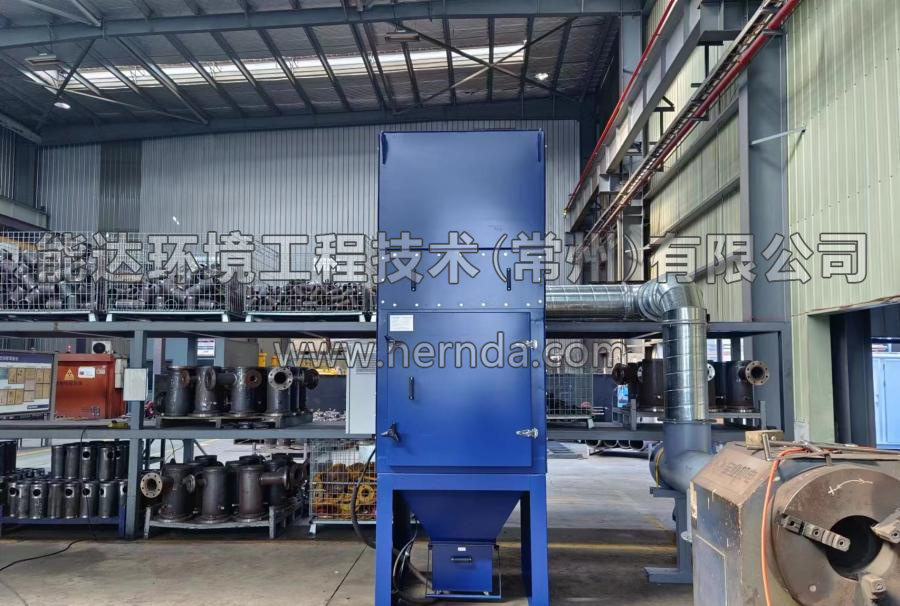

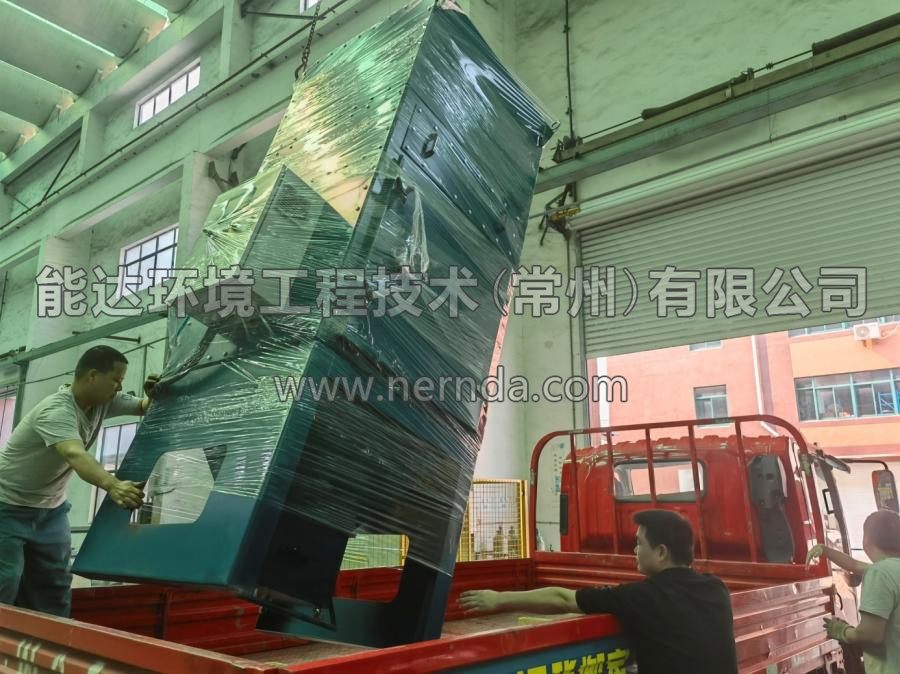

一體式濾筒除塵器裝車照片

核心優勢

制造能力

　　本公司擁有標準化的生產車間，擁有多臺鈑金設備、焊接設備、金加工設備及吊裝設備，擁有自主檢測設備、手段完善。

服務流程

1.　售前服務

本公司工程師負責免費的售前技術服務，包括： 不銹鋼噴淋塔選型、安裝、使用、維護保養等技術咨詢，提供不銹鋼噴淋塔及系統設計方案。

2.　售中服務

在合同原則下，我們將會根據用戶的使用情況，對不銹鋼噴淋塔做進一步的優化設計，確保用戶安裝使用方便。 當不銹鋼噴淋塔安裝完畢后，如需協助調試，我們將會派員到現場服務。

3.　售后服務

7*24小時的運維服務。產品保修期內，在滿足使用條件并正確操作情況下，我們免費維修 。對所銷售產品提供長期穩定的維修服務。

一體式濾筒除塵器工程案例

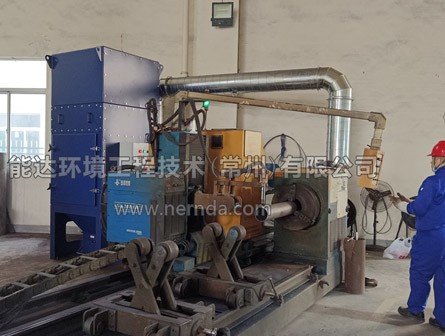

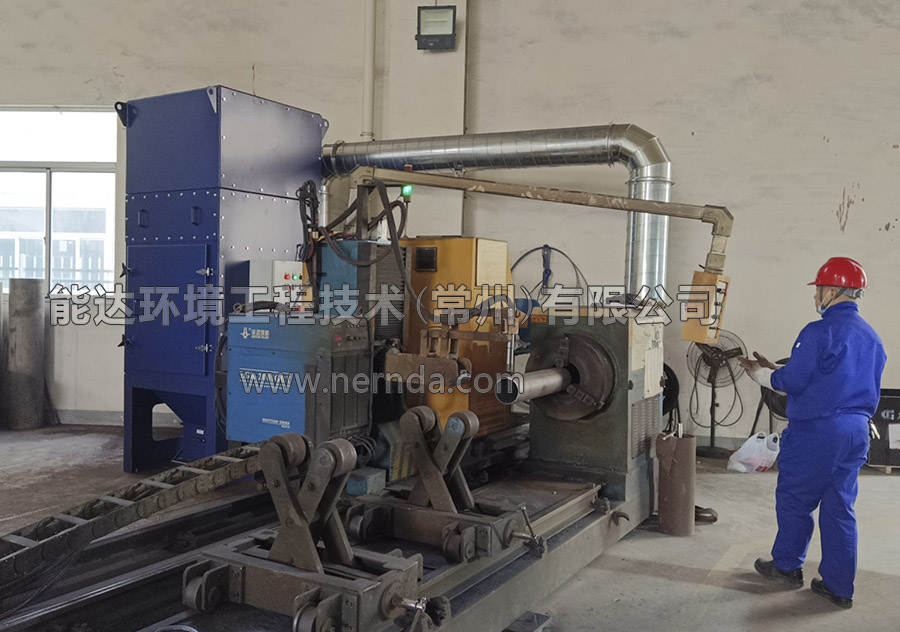

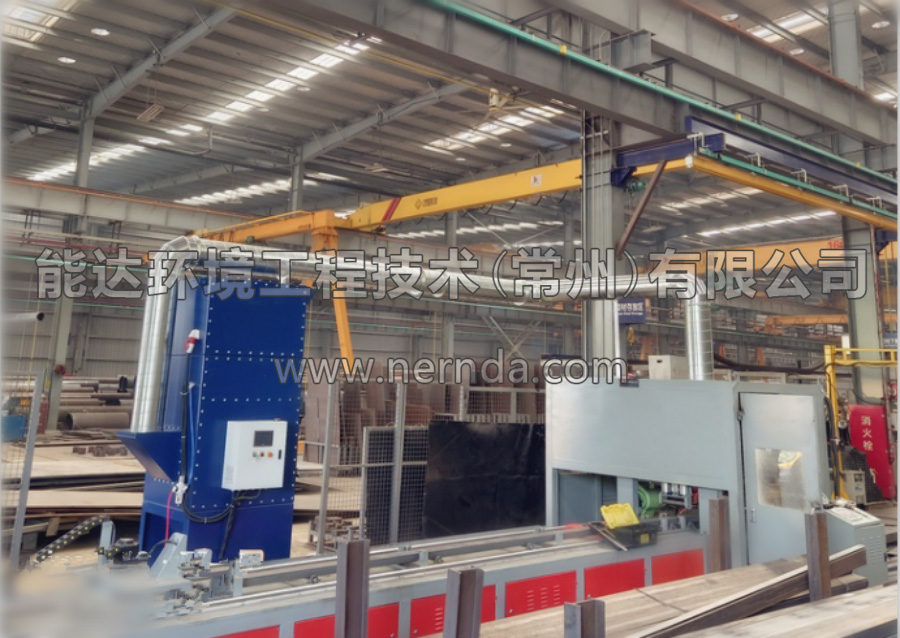

應用：等離子管道切割煙塵

客戶：江蘇某公司

概述：設計風量5000m3/h，帶阻火器。

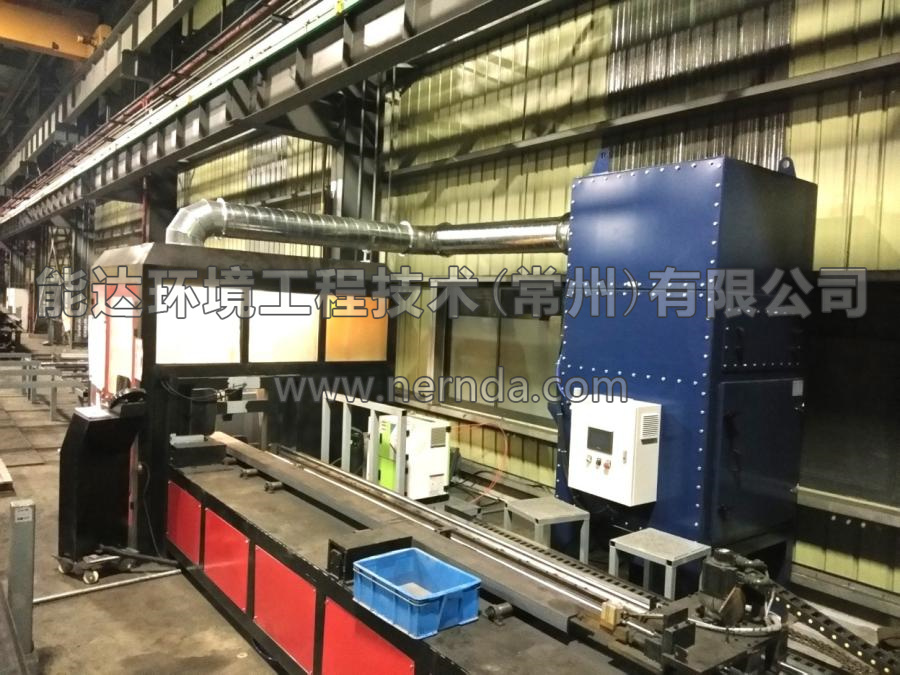

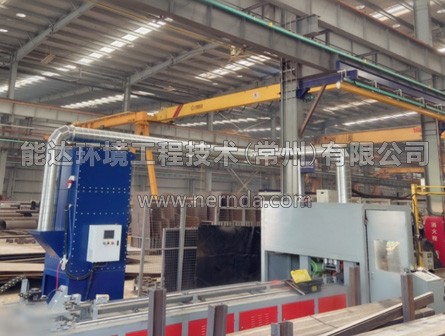

應用：激光切割煙塵

客戶：江蘇某公司

概述：設計風量8000m3/h

應用：激光切割煙塵

客戶：江蘇某公司

概述：設計風量5000m3/h。

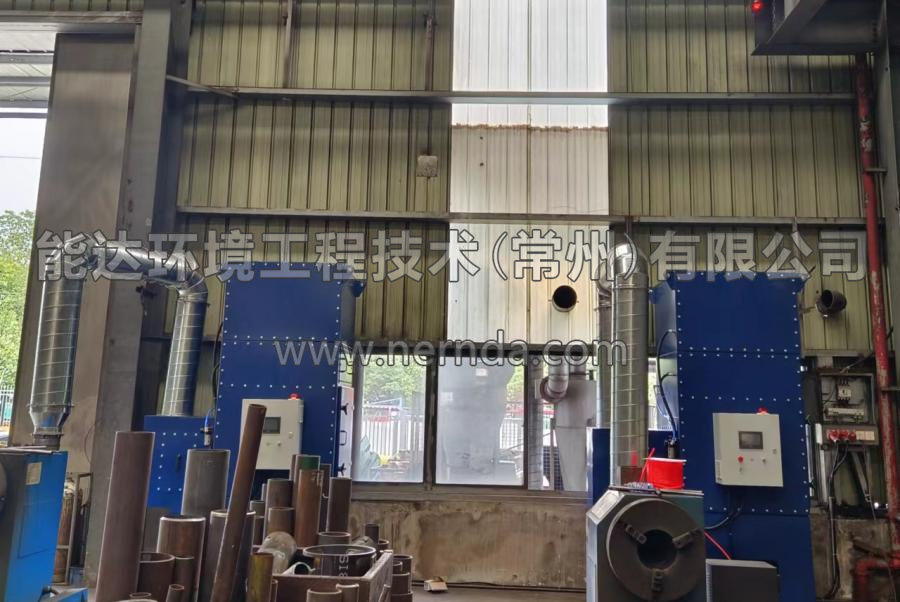

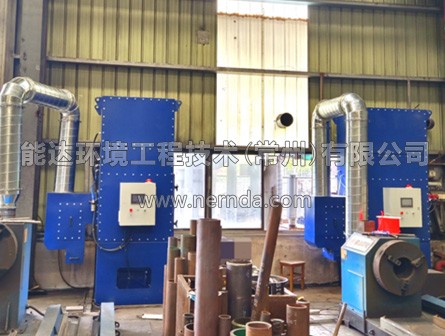

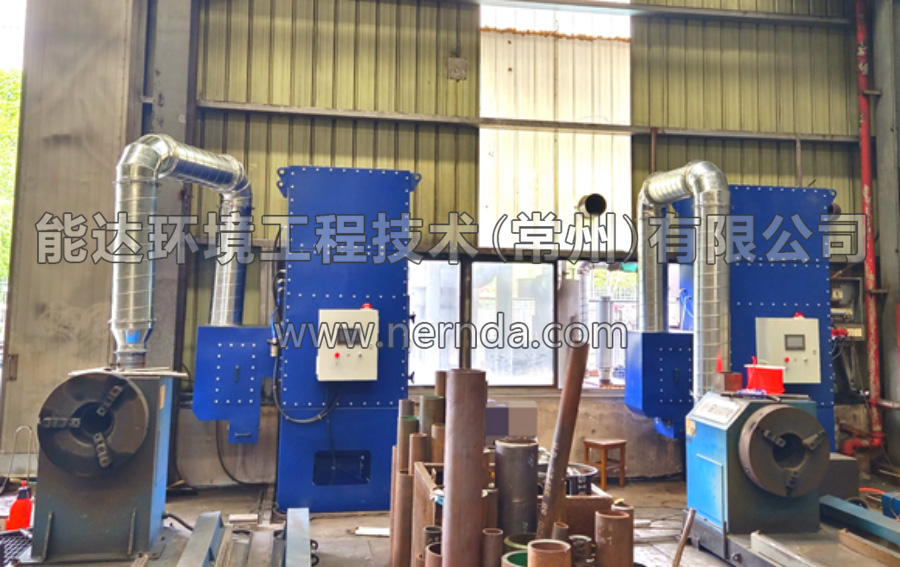

應用：機器人焊接煙塵

客戶：江蘇某公司

概述：設計風量8000m3/h。

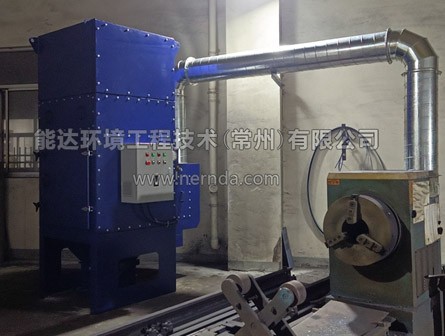

應用：打磨房除塵

客戶：江蘇某公司

概述：設計風量5000m3/h。

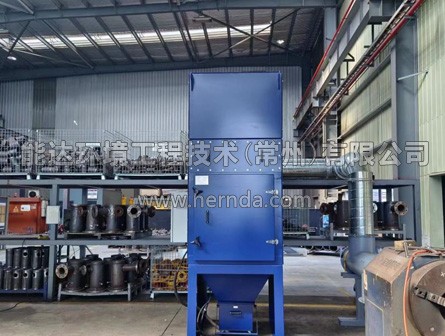

應用：激光切割煙塵

客戶：江蘇某公司

概述：設計風量5000m3/h，帶阻火器。

訂貨須知

1、訂單需注明產品名稱、型號和數量，提供除塵系統的簡要工藝說明、處理風量、溫度、濕度、煙氣含塵濃度、粉塵特性、排放要求及選定的濾料品種等。

      說明除塵器安裝地點或提供安裝地的氣象參數、防震等級等資料。

2、除塵器供貨范圍：除塵器總進氣法蘭到總出氣法蘭間，主要包括：除塵器本體、濾筒、灰斗、快拆集塵箱、噴吹系統、風機、電控箱等部件。

3、除塵器高度按照工程設計及訂貨方要求確定。

4、安裝用地腳螺栓由用戶準備，不在供貨范圍。

5、備件：建議訂貨方增訂部分備用附件，如脈沖閥和濾筒等，備件數量由訂貨方根據應用情況確定。
